命名規則

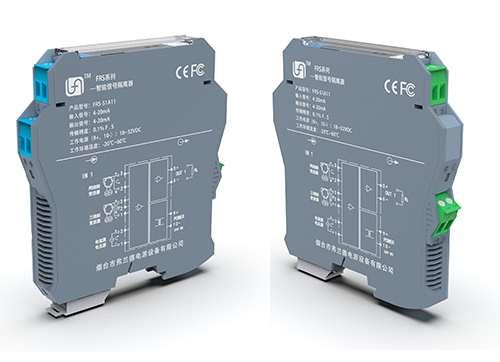

產品概述

FRS系列智能信號隔離器給現場的變送器提供隔離的工作電源，同時檢測回路中的電流/電壓信號，經過變換，輸出隔離的電流/電壓信號，實現了輸入、輸出、電源之間的三端隔離。

本產品為智能化設計，內部采用了數字化調校，無電位器、自動零點校準等諸多先進技術。可與各類儀表及DCS，PLC等設備配套使用，在石油、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。

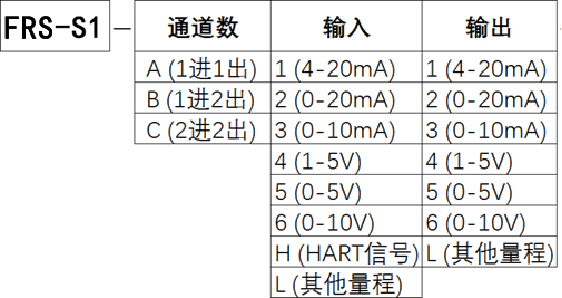

選型指南

選型示例

例：FRS-S1-C11，“二進二出，輸入4-20mA,輸出4-20mA,模擬量智能信號隔離器

技術參數

輸入：

輸入信號：(0)4~20mA、0(1)~10V 等

電流阻抗：≤50Ω

電壓阻抗：（0-5V時）≥1.1MΩ、（0-10V時）≥2.2MΩ

配電輸出電壓：5V~28V DC（100mA）

輸出：

輸出信號：(0)4~20mA、0(1)~10V 等

輸出負載：4-20mA≤500Ω，0-10V≥1.1MΩ

輸出波紋：電流≤1μA p-p，電壓≤1mV p-p

供電電源：

供電電壓：18V~32V DC

額定電壓：24V DC

功耗：0.5W（1進1出），0.8W（2進2出）

常規參數

精度：0.05% F·S

響應時間：≤1ms（30℃）

溫度漂移：＜30ppm/℃

隔離絕緣阻抗：＞100MΩ

隔離能力： 1500V AC/min  50Hz

  電磁兼容性：符合GB/T18268（IEC 61326-1）

環境參數

連續工作環境溫度：-20℃~60℃

外殼材質：ABS

產品重量：135g

安裝方式：DIN 35mm導軌式

產品保護功能

輸入端：電流大于30mA進入保護狀態，故障清除后，恢復正常運行；

輸出端：電源誤接輸出端，觸發電氣保護；

電源端：電壓正負極反接保護；

LED指示燈

指示燈顯示：

PWR：電源燈；CH1：第一通道指示燈；CH2：第二通道指示燈；

指示燈說明：

檢測到有效輸入信號：信號指示燈常量；

未檢測到有效輸入信號指示燈慢速閃爍（1次/秒）；

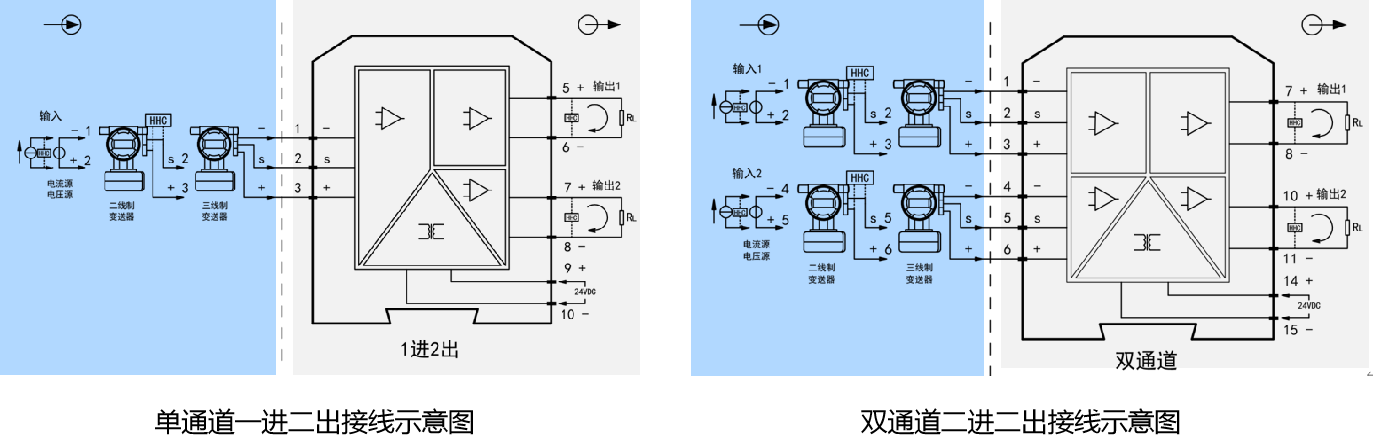

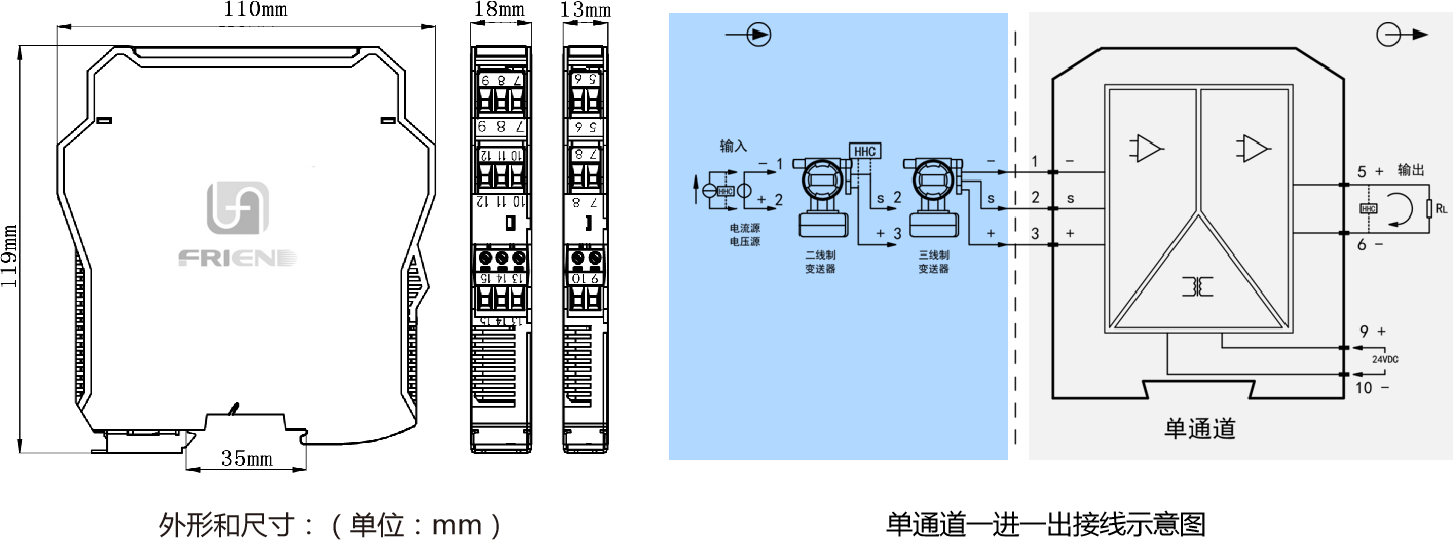

安裝與接線
